背景

在上期内容中，为了从宏观层面分析国际路由的态势，我们提出了一套互联网路由连接的可视化分析框架。同时，基于2022年11月30日从ChinaNet (AS 4134) 的骨干路由器采集到的路由数据，我们绘制了两幅国家层面互联网拓扑图，分别刻画了IPv4和IPv6网络当时的路由拓扑状态并进行了深度解读，为业内研究者提供了对于路由态势的直观感知。点此回顾

文章发布之后获得了业界的积极反响，也收到了很多来自领域内专家的宝贵意见。我们根据大家的意见进行了相应的版本迭代。本期，我们将会从时间维度出发，分析互联网路由拓扑的变化趋势，以提升我国在互联网控制层面的安全感知能力。

分析方法

在上期内容中，我们将国家层面互联网拓扑图建模为一个内引力图，其节点代表所有国家/地区，而连线为根据路由表中的AS路径所推断出来的国家间的路由连接。我们将引力（attractive force）定义为：从中国电信的视角来看，每个国家对于ChinaNet路由通达互联网全域的影响力。其引力越强，越靠近圆中心的位置。基于2023年2月份的数据，我们选择了引力最大的60个国家，并绘制了在2022年7月至2023年2月期间，这60个国家在互联网拓扑图中的变化趋势。数据以散点图的形式呈现，每个国家节点都以笛卡尔坐标系（x，y）绘制，计算公式定义如下：

其中，垂直y轴标识着每个节点在2023年2月份的引力大小，它在y轴上的位置越高，则表示该节点在国家层面互联网拓扑图中的影响力越高。水平x轴表示从2022年7月到2023年2月引力的变化比率。其中，正值表示这些节点的引力在此期间有所增加，负值节点表示引力减少，值为0表示这些节点的引力相对不变。同时，我们在图中绘制了一条水平中线，标识着这60个国家的引力中位数。因此，趋势图自然地被分成了四个象限：第一象限代表高影响力正增长；第二象限代表着高影响力负增长；第三象限代表着低影响力负增长；第四象限代表着低影响力正增长。

分析结论

下面的两幅散点图刻画了在IPv4和IPv6国家层面互联网拓扑图中的变化趋势。从IPv4趋势图中可以看出，影响力较高的国家，如美国和中国，其引力趋势相对稳定。整体来说，欧洲国家的影响力在上升，亚洲和非洲国家的影响力有所下降。而在IPv6趋势图中，大多数国家的引力都处于上升趋势，这是因为IPv6仍处于发展阶段，很多国家都在加速部署和应用IPv6以满足其网络建设发展的需求。值得注意的是，与中国保持密切国际贸易往来的国家，其影响力大多呈增长趋势，如沙特阿拉伯、巴基斯坦等国家。同时，国际局部动态也可以从国家层面互联网拓扑图中的变化趋势中有所体现。

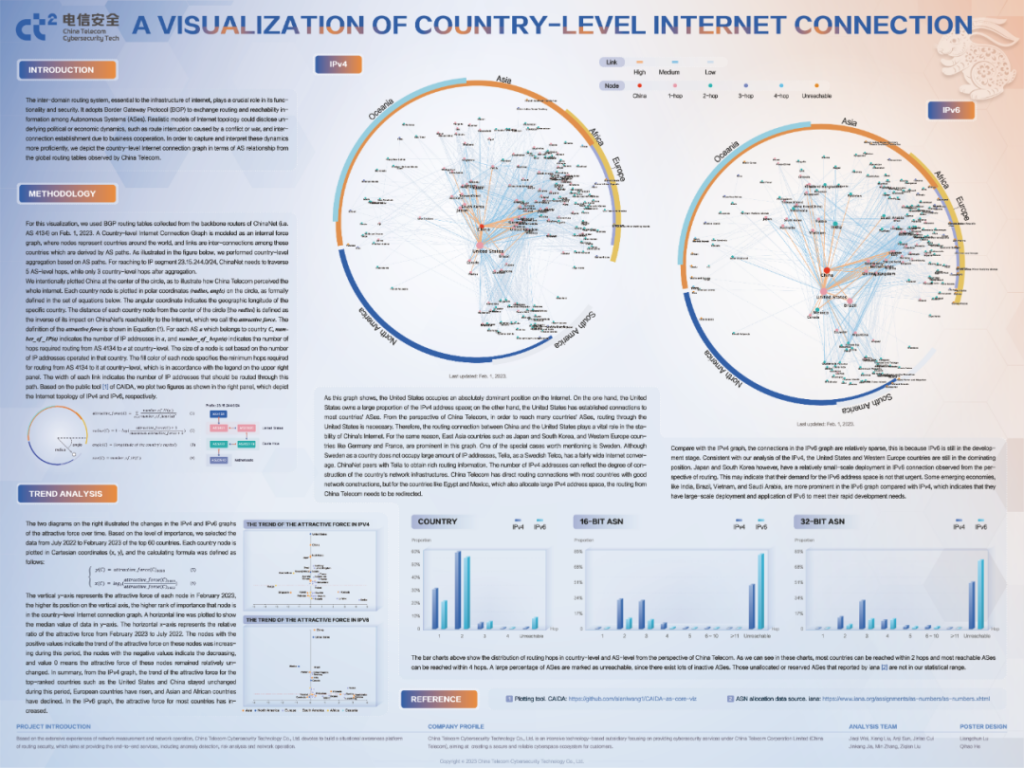

总结

中国电信安全公司长期关注并持续开展全球路由连接的分析，不断提高全球AS的路由通达关系实时分析的能力，致力于打造感知、分析、运营一体化的全球路由监控平台。通过加强对路由变化的感知能力，进一步降低突发情况下路由变化对网络流量的影响，提升我国互联网控制层面的安全应急能力。我们已将最新的国家层面互联网拓扑图更新至公众号后台，回复“拓扑图V2”获取高清文件。未来，我们将周期性地发布最新的国家层面互联网拓扑图，同时提供更多新颖的视角来挖掘国际路由现状。欢迎大家留言交流，碰撞想法！
