本文作者:Falcon

DecoyMini是一个免费的蜜罐工具,其特色是仿真能力采用与软件松耦合的仿真模板来进行管理。通过一键式导入云端仿真模板库里的模板就可以在网络里快速部署多样化的虚假服务和应用,支持仿真模板自定义功能,支持采用可视化仿真编排引擎通过界面配置即可实现对自定义的网络协议、服务或应用的仿真能力。

本文将用DecoyMini免费蜜罐工具来配置自定义的ModbusTCP工控仿真模板,并介绍部署后的Modbus蜜罐的使用效果。

1、DecoyMini工具介绍

DecoyMini•智能仿真与攻击诱捕工具是北京吉沃科技有限公司基于商业化蜜罐产品积累而推出的免费蜜罐工具。工具支持主流操作系统,安装使用简单,支持通过仿真模板实现仿真环境的快速应用和部署。通过部署虚假的服务和应用仿真环境,吸引攻击者进行攻击,在虚假环境中对攻击者行为进行抓取和存储,基于对攻击者的行为分析来实现攻击预警、威胁分析和溯源取证。

DecoyMini免费蜜罐工具集成可视化仿真编排引擎,支持通过界面配置来定义对网络请求数据的解析方式,基于对请求参数的判断来响应对应的数据,实现对服务和应用的仿真能力。

对网络请求数据的处理支持多种方式,包括:

1.1 直接读取网络请求数据:支持直接读取指定长度,也支持按指定数据结尾来进行读取,对读取的数据可以直接存储到参数里,也可以将数据缓存,以便进行二次解析。

1.2 对缓存数据的解析:支持通过字节偏移、位偏移等方式从缓存数据里提取指定范围的数据。

对提取的数据支持以指定的类型存储到参数里,包括:

  • 字符串
  • 字节数组
  • 整数(大端)
  • 整数(小端)

在请求响应部分,引擎根据请求参数的综合条件判断,来决定给请求方的响应数据,支持的响应数据类型包括:

  • 字符串
  • 二进制
  • 指定的配置文件
  • 指定的数据文件

同时支持响应后关闭连接、跳转到指定参数来继续执行等操作。

在应答的同时,可以按需开启日志记录功能,记录的内容包括操作用户、操作类型、操作结果、日志描述、日志级别、请求参数等,以实现对攻击行为的详细记录。

2、Modbus介绍

Modbus是由Modicon(现在的施耐德电气Schneider Electric)公司于1979年开发,已经成为工业领域通信协议的业界标准,现在是工业电子设备之间常用的连接方式,已经是工业领域全球最流行的协议。

Modbus协议是一种应用层报文传输协议,用Master/Slave方式通信,在1996年施耐德公司推出基于以太网TCP/IP的ModbusTCP协议后,Modbus共支持ASCII、RTU、TCP三种报文类型,物理层接口支持RS232、RS422、RS485和以太网等接口。

2.1 协议格式介绍

ModbusTCP的数据帧可分为两部分:MBAP+PDU。

2.1.1 报文头MBAP

MBAP为报文头,长度为7字节,组成如下:

事务处理标识协议标识长度单元标识符
2字节2字节2字节1字节

各属性含义解释如下:

内容解释
事务处理标识可以理解为报文的序列号,一般每次通信之后就要加1以区别不同的通信数据报文。
协议标识符00 00表示ModbusTCP协议。
长度表示接下来的数据长度,单位为字节。
单元标识符可以理解为设备地址。

2.1.2  帧结构PDU

PDU由功能码+数据组成。功能码为1字节,数据长度不定,由具体功能决定。

功能码定义

Modbus的操作对象有四种:线圈、离散输入、保持寄存器、输入寄存器。

对象含义
线圈PLC的输出位,开关量,在Modbus中可读可写
离散量PLC的输入位,开关量,在Modbus中只读
输入寄存器PLC中只能从模拟量输入端改变的寄存器,在Modbus中只读
保持寄存器PLC中用于输出模拟量信号的寄存器,在Modbus中可读可写

根据对象的不同,Modbus的功能码定义如下:

功能码含义
0x01读线圈
0x05写单个线圈
0x0F写多个线圈
0x02读离散量输入
0x04读输入寄存器
0x03读保持寄存器
0x06写单个保持寄存器
0x10写多个保持寄存器

功能码更详细的说明如下:

错误代码表说明如下:

代码名称
1非法功能
2非法数据地址
3非法数据值
4从站设备故障
5确认
7从属设备忙
8存储奇偶性差错
0A不可用网关路径
0B网关目标设备响应失败

更详细的协议格式定义,请读者查阅Modbus协议规范。

3、仿真模板配置

了解ModbusTCP协议后,开始Modbus仿真模板配置。安装好DecoyMini工具,登录进管理中心。

进入仿真模板,用TCP自定义引擎新建“ Modbus TCP 协议”模板,设置基本的模板参数,开始结合Modbus协议格式来配置模板对应的解析规则。

3.1 请求数据解析

DecoyMini会按照顺序从第一条规则往后执行解析规则。依次配置参数解析规则来解析事务处理标识、协议标识、长度、单元标识符等参数。

3.1.1 事务处理标识

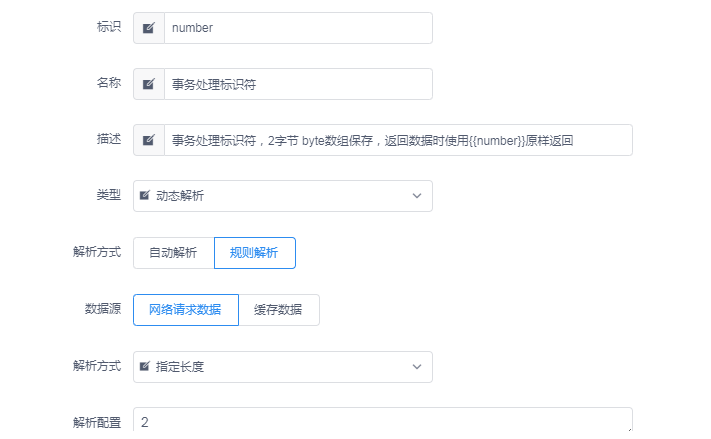

事务处理标识为报文头前2个字节,定义名为number的参数直接从网络请求数据中读取2个字节的数据即可。在响应数据里可以通过{{number}}形式来对事务处理标识值进行引用。

配置的规则如下:

3.1.2  协议标识

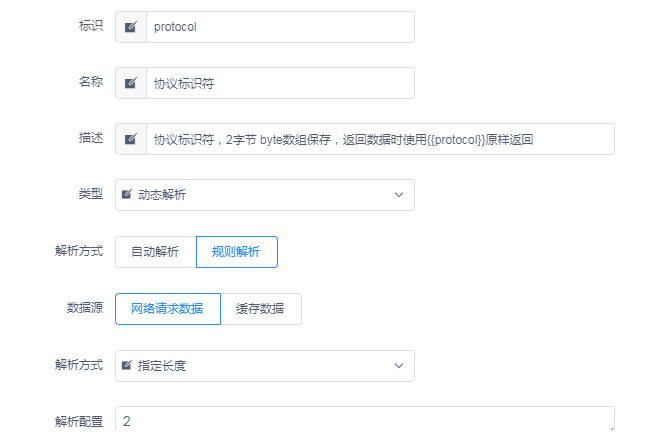

协议标识为事务处理标识随后2个字节,定义名为protocol的参数继续从网络请求数据中读取2个字节的数据。读取的数据将会存放在protocol参数中,在响应数据里可以通过{{protocol}}形式来引用对应的数据。

配置的规则如下:

3.1.3 数据长度

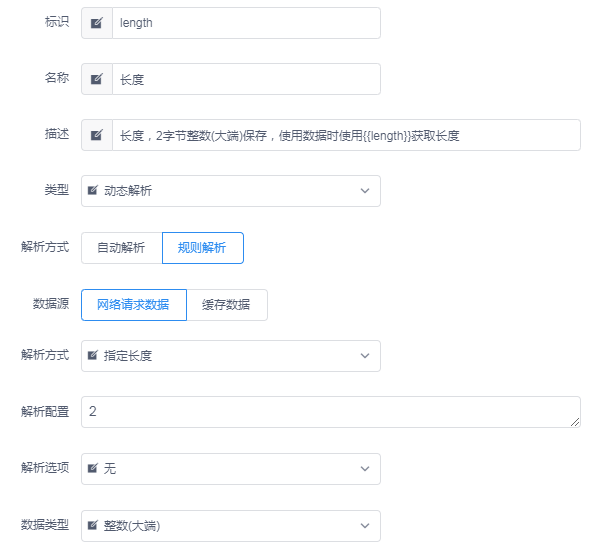

数据长度为协议标识后2个字节,定义名为length的参数继续从网络请求数据中读取2个字节的数据按整数(大端)格式存储到参数中。在响应数据里可以通过{{length}}形式来引用数据长度对应的值。

配置的规则如下:

3.1.4 读取数据区域

数据长度后为具体的数据区域,需要根据数据长度值来读取对应长度的数据,定义名为readdata的参数从网络请求数据中读取{{length}}个字节的数据存储到参数中;由于随后的还需要对readdata数据进行进一步解析,因此需要为此参数启用缓存数据功能。

配置的规则如下:

3.1.5  单元标识符

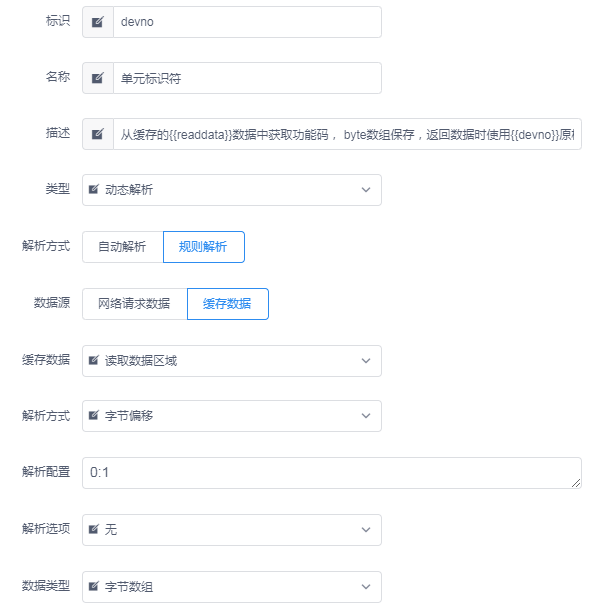

单元标识符为数据区域的第一个字节,因此,需要从已缓存的readdata参数里去进行解析。定义名为devno的参数,设置解析数据源为缓存数据,指定缓存数据名称,设置为通过字节偏移(0:1)来获取数据。

配置的规则如下:

3.1.6 功能码

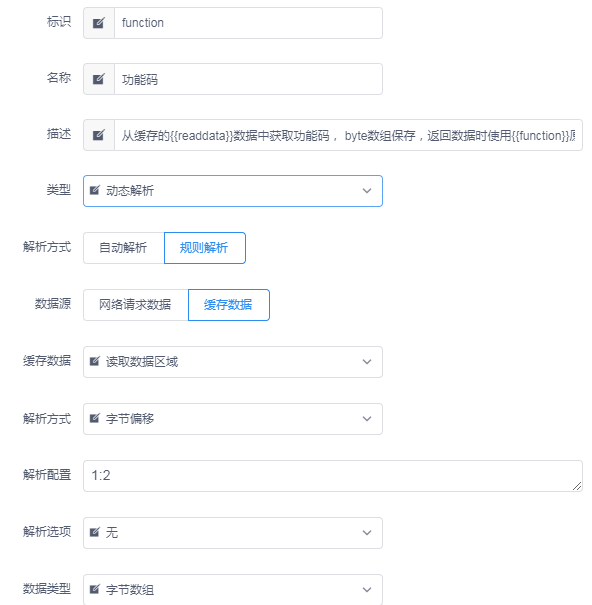

功能码为PDU首部,在单元标识符后面,从已缓存的readdata参数里去进行解析。定义名为function的参数,设置解析数据源为缓存数据,指定缓存数据名称,设置为通过字节偏移(1:2)来获取功能码对应数据。

配置的规则如下:

3.1.7 数据

数据为PDU第二部分,从已缓存的readdata参数里去进行解析。定义名为data的参数,设置解析数据源为缓存数据,指定缓存数据名称,设置为通过字节偏移(2:{{length}})来获取请求数据。

配置的规则如下:

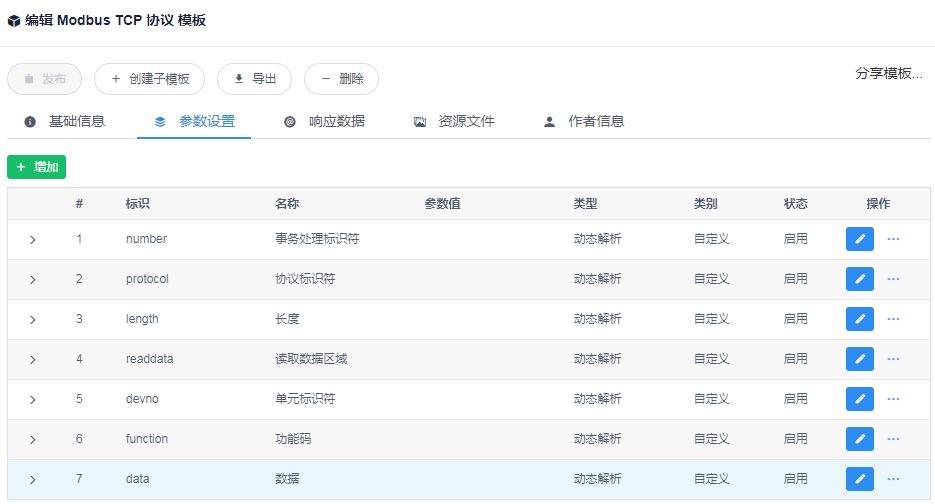

最终配置完成的解析参数完整列表如下:

3.2  请求响应配置

3.2.1 协议格式检查

需要先检查是否为有效的Modbus请求,根据协议标识符以及实际读取的数据长度是否和报文头里定义的长度一致来判断。如果不满足条件,则为非Modbus协议连接,直接关闭TCP连接。

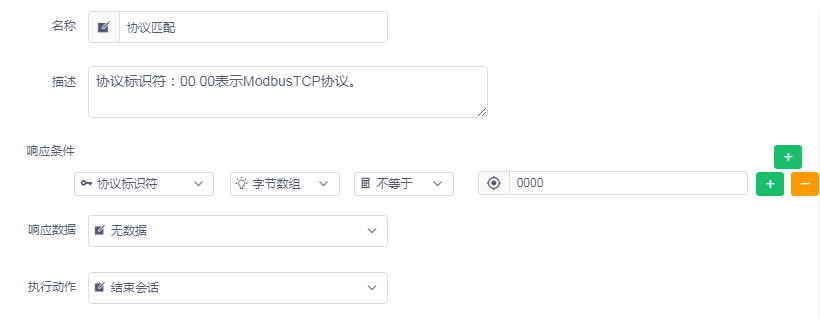

判断协议标识符是否有效规则定义如下:

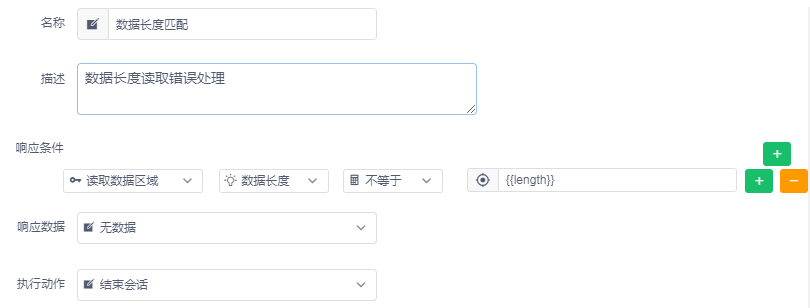

判断数据长度是否有效规则定义如下:

3.2.2 读线圈

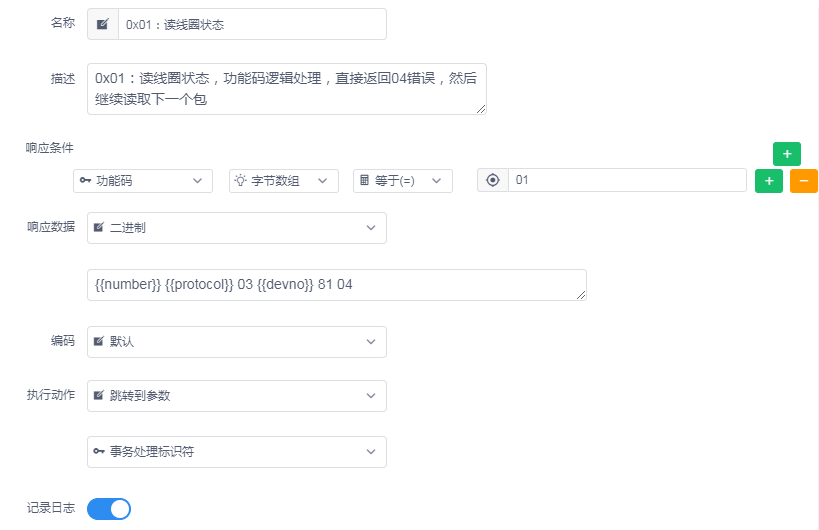

在从站中读线圈状态(功能码为0x01)

  • 请求:MBAP 功能码 起始地址H 起始地址L 数量H 数量L
  • 响应:MBAP 功能码 数据长度 数据

本示例直接返回设备故障的异常功能码(81)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.3 写单个线圈

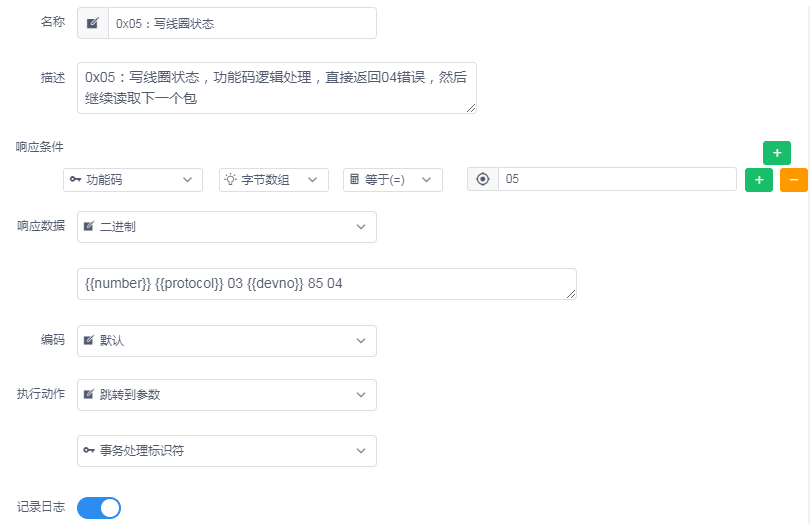

写从站中的一个输出(功能码为0x05)

  • 请求:MBAP 功能码 输出地址H 输出地址L 输出值H 输出值L
  • 响应:MBAP 功能码 输出地址H 输出地址L 输出值H 输出值L

本示例直接返回设备故障的异常功能码(85)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.4 写多个线圈

写一个从站中的一个线圈序列的值(功能码为0x0F)

  • 请求:MBAP 功能码 起始地址H 起始地址L 输出数量H 输出数量L 字节长度 输出值H 输出值L
  • 响应:MBAP 功能码 起始地址H 起始地址L 输出数量H 输出数量L

本示例直接返回设备故障的异常功能码(95)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.5 读离散量输入

从一个从站中读多个连续的离散量输入状态(功能码为0x02)

  • 请求:MBAP 功能码 起始地址H 起始地址L 数量H 数量L
  • 响应:MBAP 功能码 数据长度 数据

本示例直接返回设备故障的异常功能码(82)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

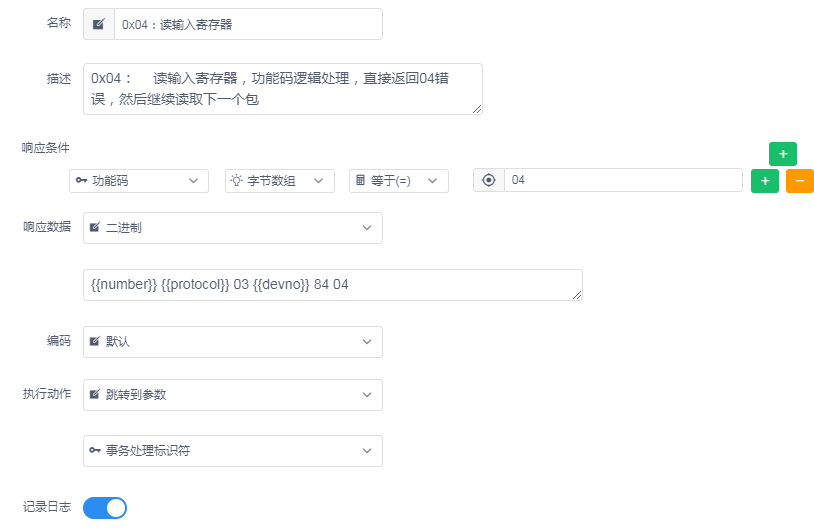

3.2.6 读输入寄存器

从一个远程设备中读多个连续输入寄存器(功能码为0x04)

  • 请求:MBAP 功能码 起始地址H 起始地址L 寄存器数量H 寄存器数量L
  • 响应:MBAP 功能码 数据长度 寄存器数据

本示例直接返回设备故障的异常功能码(84)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

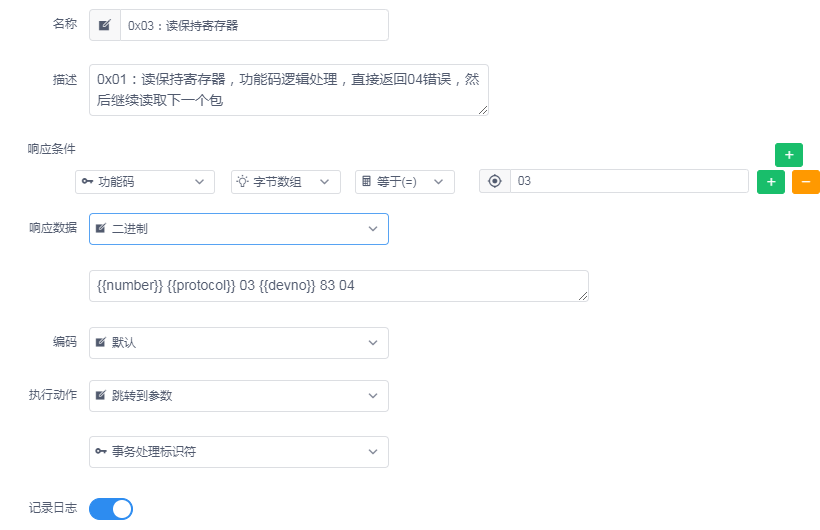

3.2.7 读保持寄存器

从远程设备中读保持寄存器连续块的内容(功能码为0x03)

  • 请求:MBAP 功能码 起始地址H 起始地址L 寄存器数量H 寄存器数量L
  • 响应:MBAP 功能码 数据长度 寄存器数据

本示例直接返回设备故障的异常功能码(83)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.8 写单个保持寄存器

在一个远程设备中写一个保持寄存器(功能码为0x06)

  • 请求:MBAP 功能码 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L
  • 响应:MBAP 功能码 寄存器地址H 寄存器地址L 寄存器值H 寄存器值L

本示例直接返回设备故障的异常功能码(86)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.9 写多个保持寄存器

在一个远程设备中写连续寄存器块(功能码为0x10)

  • 请求:MBAP 功能码 起始地址H 起始地址L 寄存器数量H 寄存器数量L 字节长度 寄存器值
  • 响应:MBAP 功能码 起始地址H 起始地址L 寄存器数量H 寄存器数量L

本示例直接返回设备故障的异常功能码(96)和错误码(04),读者可以按需修改为所需的返回数据。返回数据后跳转到第一个参数,重新接收新的请求。

对应的响应数据配置规则如下:

3.2.10  未知操作处理

如果功能码非上述值,则为不支持的功能码请求操作,直接关闭链接。

4、蜜罐部署效果

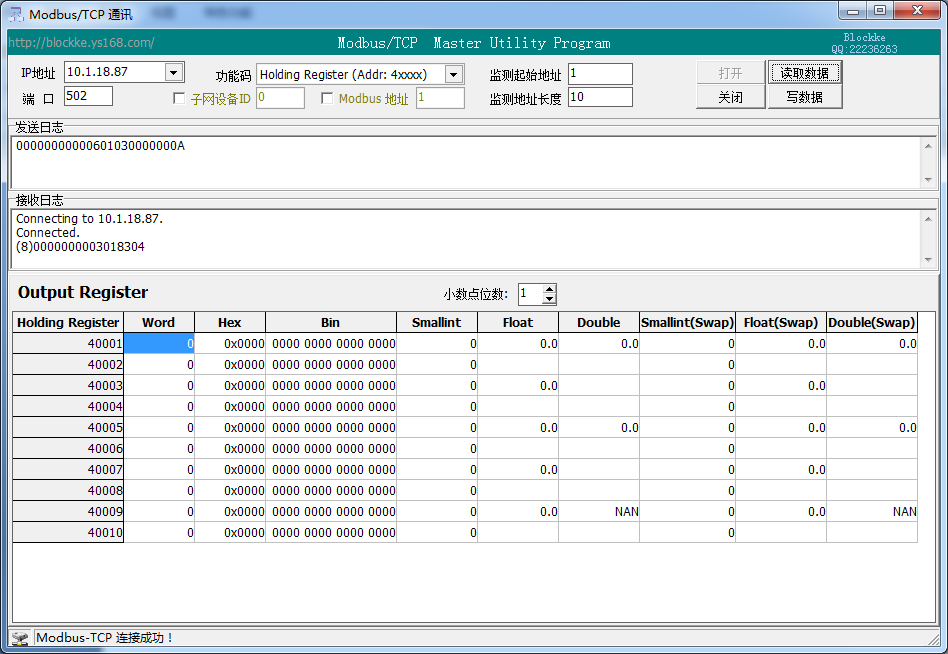

在DecoyMini上部署配置好的Modbus仿真模板,用Modbus工具来进行连接测试,设置正确的IP和端口后可以正常连接。

执行各种功能请求,也可以按预期进行正确响应。

由此可见,通过DecoyMini的仿真模板经过简单的配置就实现了对Modbus工控协议、设备的仿真。以上配置的模板可以到http://bbs.decoyit.com/template.php下载,此模板仅配置了Modbus的基本功能,读者可以根据自己的需求去改进以支持更完善的功能、仿真模拟不同的工控设备,实现更完备、多样化的高仿真的工控设备攻击诱捕环境。

DecoyMini免费蜜罐工具的仿真模板功能具有很强的仿真自定义能力,后继将为大家继续分享基于此免费工具来实现对更多协议、服务和应用的仿真自定义方法,敬请期待!大家感兴趣的可以下载工具安装体验,工具免费下载地址:https://github.com/decoymini
